یکی از قطعات بسیار مهم در دستگاه تصفیه آب، شیر قطع اتوماتیک است ( Auto Shut-Off Valve ) که در دستگاه های مختلف عموما از 2 قطعه برای آن استفاده می شود. وظیفه این شیرها در واقع قطع جریان آب است تا زمانی که مخزن پر شده و پمپ خاموش می شود، آب وارد دستگاه نشود چرا که اگر آب وارد دستگاه شود به علت پر بودن مخزن، همگی از خروجی فاضلاب خارج خواهند شد. در این مقاله لوتوس با ما همراه باشید تا علائم خرابی چهار راهی تصفیه آب را برای شما مطرح کنیم.
چهارراهی چیست؟
این قطعه به صورت مکانیکی عمل قطع کردن آب را انجام میدهد . یک دیافراگم در وسط آن قرار گرفته است که وقتی فشار مخزن از فشار آب ورودی به دستگاه بیشتر میشود ، مسیر آب ورودی را مسدود می کند. چهار راهی بخش کنترل کننده قطع و وصل جریان در مدار است و هنگامی این قطعه در مدار به شکل صحیح بسته میشود در زمان پرشدن مخزن و نبود خروجی آب فشار ایجاد شده در بخش زیرین قطعه باعث بسته شدن جریان یکطرفه ورودی میشود.
به عبارت دیگر وقتی آب ورودی دارد بدون خروجی و مخزن نیز پر است فشار آب بعد از ممبران باعث عملکرد سوئیچ فشار بالا میشود و نتیجه موتور خاموش میشود، و دیگر فشار موتور در سیستم نیست ولی همچنان فشار آب شهری موجود است و آب وارد ممبران میگردد و از خروجی فاضلاب ممبران خارج میگردد، وظیفه چهارراهی قطع این جریان است.
مشکلات مربوط به چهارراهی تصفیه آب عبارتند از:
1- خرابی چهارراهی تصفیه آب:
در اثر پارگی پرده دیافراگم اتفاق می افتد. که در نتیجه آن آب تصفیه شده با آب شهری ادغام شده و موجب سخت شدن بیش از اندازه آب می گردد. از دیگر مضرات این موضوع افت کیفیت مخزن تصفیه آب به دلیل ورود آب با سختی بالا بدان، عدم قطع شدن آب ورودی به دستگاه، خروجی دائم پساب و بسیاری موارد دیگر خواهد شد. روش رفع آن نیز تعویض چهارراهی مکانیکی است.
2- نشتی آب:
این موضوع منجر به بروز خسارت می شود. اگر این نشتی از اتصالاتی بروز کند که به چهارراهی تصفیه آب متصل اند، باید این اتصالات را تعویض کرد. اما اگر ناشی از شکستگی و ترک خوردن قطعه باشد، آن قطعه باید تعویض گردد.
معایب و مزایای چهارراهی:
– دقت پایینی دارد
– دور ریز آب در آن زیاد است
– خرابی آن معمولا زیاد است
– عیب یابی دستگاه معمولا مشکل است
– مسیر لوله کشی دستگاه کمی شلوغ و پیچیده میشود
+ بدون برق قادر به انجام کار است و برای محل هایی که فشار آب بالاست میتوان بدون برق دستگاه را روشن کرد .
+ ارزان قیمت است

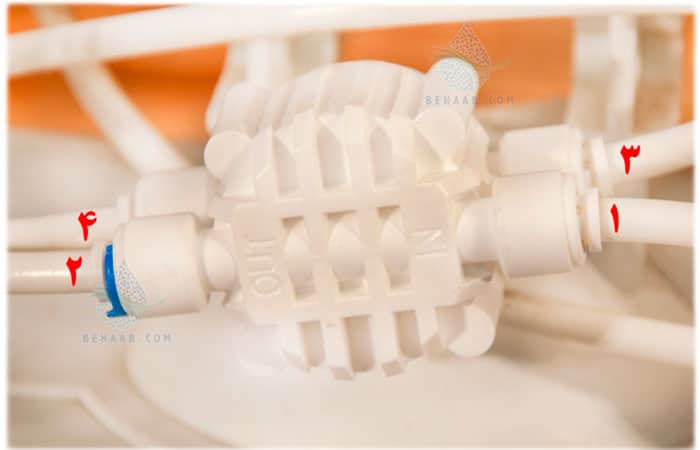

معایب و مزایای چهارراهی
نشانه خرابی آن:
- گاهی اوقات دیافراگم معیوب می شود و آب لوله با آب تصفیه شده قاطی می شود و سختی آب خروجی تصفیه شده بالا می رود.
- در بسیاری از مواقع در زمانی که مخزن پر می شود و دستگاه خاموش می شود، خروجی فاضلاب قطع نمی شود و آب یکسره به فاضلاب می رود.
- گاهی اوقات سبب میشود که دستگاه خاموش و روشن شود.
شیر برقی چگونه کار می کند؟
شیر برقی دقیقاً وظیفه مشابه چهار راهی را دارد اما نحوه انجام این وظیفه متفاوت است، در شیر برقی یک موتور الکتریکی وظیفه باز و بستن کردن مسیر را دارد. می توان ۲ نوع شیر برقی را معرفی کرد:
1- نوع اول شیر برقی در حالت عادی باز (NO):
در این شیر برقی بدون وجود جریان برق شیر باز همواره باز است ولی به هنگام وصل جریان برق موتور دستگاه عمل کرده و دریچهای را در مسیر آب میبندد و جریان آب را قطه میکند.
2- نوع دوم شیر برقی در حالت عادی بسته (NC):
در این نوع شیر برقی (که هدف ما در دستگاه تصفه آب است نیز همین نوع میباشد) در زمان قطع جریان برق دریچهای با فشار فنر در مسیر آب همواره بسته است و در هنگام برقراری جریان دریچه به عقب کشیده و باز میگردد و جریان آب برقرار می شود.
در این مقاله سعی کردیم نگاهی به علائم خرابی چهار راهی تصفیه آب بیندازیم. نظرات خود را در قسمت کامنت ها با ما به اشتراک بگذارید.
